Datos del producto:
|
| Nombre de producto: | UG del cable de fribra óptica de GYTA53 | Uso: | Directo enterrado |
|---|---|---|---|
| Número de conductores: | 288 corazones | Tipo: | 2 4 6 8 12 24 48 96 cable de fribra óptica de 144 bases |
| Chaqueta: | PE negro | Tipo de cable: | cable de fribra óptica enterrado directo flojo del tubo GYTA53 del centro estándar |
| Resaltar: | Cable de fribra óptica enterrado directo GYTA53,Cable óptico submarino GYTA53,Cable de fribra óptica enterrado 144 bases |
||

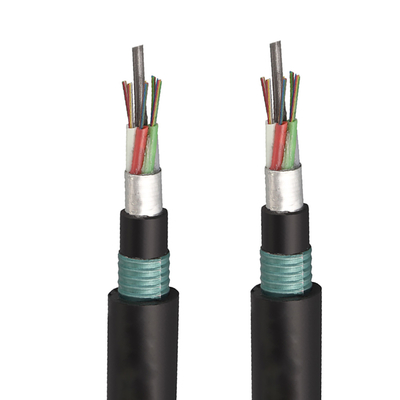

Cable submarino acorazado al aire libre de la comunicación de cable de fribra óptica de la cinta de acero GYTA53

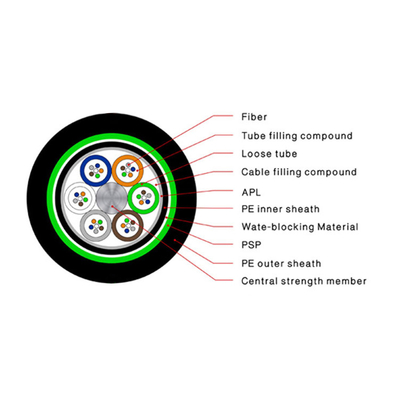

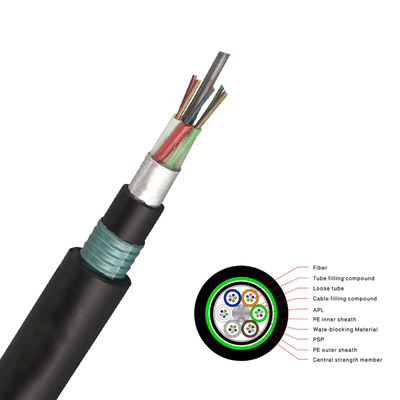

En las fibras unimodales/con varios modos de funcionamiento del cable GYTA53, se colocan en los tubos flojos, los tubos se llenan de agua que bloquea el compuesto de relleno. Los tubos y los llenadores se trenzan alrededor del miembro de fuerza en una base circular del cable. Una lamina de aluminio del polietileno (APL) se aplica alrededor de la base. Cuál se llena del compuesto de relleno para protegerlo. Entonces el cable se termina con una envoltura fina del PE. Después de que PSP se aplique sobre la envoltura interna, el cable se termina con una envoltura externa del PE.
La chaqueta doble del tubo flojo acorazado/los solos cables de fribra óptica de la armadura se diseña para proveer de altas cuentas de la fibra la flexibilidad y la flexibilidad requeridas para de hoy la mayoría de las instalaciones exigentes, incluyendo directo enterrado. Con las cuentas hasta 288 de la fibra y diseños del filamento de SZ.
Características
- Buen funcionamiento mecánico y de la temperatura
- Tubo flojo de alta resistencia que es hidrólisis resistente
- Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
- Machaque la resistencia y la flexibilidad
- Se toman las medidas siguientes para asegurar el cable hermético:
- Alambre de acero usado como el miembro de fuerza central
- Compuesto flojo del relleno del tubo
- relleno de la base del cable del 100%
- Barrera de la humedad del APL
- Aumento de PSP a prueba de humedad
- Agua-bloqueo del material
Usos
Direct enterrada, conducto o conductos subterráneos.
Espina dorsal.
Especificaciones técnicas
GYTY53 (DJSA)
| Fibra Cuenta |
Nominal Diámetro (milímetro) |
Nominal Peso (kg/km) |
Carga extensible permisible (n) |
Resistencia permisible del agolpamiento (N/100mm) |
||
| A corto plazo | Largo plazo | A corto plazo | Largo plazo | |||
| 2~30 | 12,2 | 142 | 3000 | 1000 | 3000 | 1000 |
| 32-48 | 12,8 | 155 | 3000 | 1000 | 3000 | 1000 |
| 50-72 | 13,6 | 170 | 3000 | 1000 | 3000 | 1000 |
| 72-96 | 15,0 | 192 | 3000 | 1000 | 3000 | 1000 |
| 96-144 | 16,6 | 220 | 3000 | 1000 | 3000 | 1000 |
| >144 | Disponible por el requerimiento del cliente | |||||
GYTA53 (lamina de aluminio del polietileno)
| Fibra Cuenta |
Nominal Diámetro (milímetro) |
Nominal Peso (kg/km) |
Carga extensible permisible (n) |
Resistencia permisible del agolpamiento (N/100mm) |
||
| A corto plazo | Largo plazo | A corto plazo | Largo plazo | |||
| 2~30 | 13,2 | 162 | 3000 | 1000 | 3000 | 1000 |
| 32~48 | 13,8 | 175 | 3000 | 1000 | 3000 | 1000 |
| 50~72 | 14,6 | 205 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 16,0 | 230 | 3000 | 1000 | 3000 | 1000 |
| 98~144 | 17,6 | 285 | 3000 | 1000 | 3000 | 1000 |
| >144 | Disponible por el requerimiento del cliente | |||||
Características
· Buen funcionamiento mecánico y de la temperatura
· Tubo flojo de alta resistencia que es hidrólisis resistente
· Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
· Machaque la resistencia y la flexibilidad
· La envoltura de PE/LSZH protege el cable contra la radiación ultravioleta
· relleno de la base del cable del 100%
| Nombre de producto | Cable de fribra óptica doble de la chaqueta |
| TIPO | Directo al aire libre enterrado |
| Marca | SL |
| NÚMERO DE MODELO | GYTA53 |
| No de la fibra | 12/24/48/72/96/144/288 opcional |
| Tipo de la fibra | Solo modo, G.652D, G.657A1, G.657A2, G655 |
| Tubo flojo | PBT |
| Envoltura 1 | PE |
| Acorazado | Cinta de acero acanalada |
| Envoltura 2 | PE |
| Uso | Telecomunicaciones, Direct burried |
| Temperatura de funcionamiento | -40°C to+70°C |
| Paquete | Tambor de Polywood (con informe y la etiqueta engomada de prueba) |
| Impresión del logotipo del OEM | AUTORIZACIÓN en etiqueta engomada del cable y del tambor |
| Estándares | IEC 60794-1 YD/T901-2009 |
| Marca de la envoltura de cable | ||||||||||
| XXXOFC 2021 GYTA53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | la marca de la fabricación, (como pedido del cliente) | |||||||||
| 2021 | año de la fabricación | |||||||||
| GYTA53 | tipo de cable | |||||||||
| XXXXM | marcas para los metros | |||||||||
| Artículo | Parámetro | |
| Fiber-G652D | Coeficiente de atenuación | 1310nm dB/km ≤0.4 |
| 1550nm dB/km ≤0.3 | ||
| Chaqueta externa | Material | MDPE |
| Color | Negro | |
| Radio de doblez mínimo | Parásitos atmosféricos | 10 veces telegrafían el diámetro |
| Dinámico | 20 veces telegrafían el diámetro | |
| Repetición del doblez | Carga: 150N; número de ciclos: 30 ninguna atención obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |
| Funcionamiento extensible | A corto plazo | 1500N la adición attention≤0.1dB, tensión el ≤0.15% de la fibra |
| Agolpamiento | A corto plazo | 1000N/100m m la adición attention≤0.1dB |
| Torsión | Carga: 150N; número de ciclos: 10; ángulo de torsión: ±180° ninguna atención obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |
| Impacto | Energía del impacto: los 450g×1m; radio de la cabeza de martillo: 12.5m m; número de impacto: 5 ninguna atención obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |
| Parámetros de la fibra del solo modo: | |||
| Artículos | Descripción | ||
| G.652.D | G.655 | ||
| Atenuación (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
| (Después de cable) | 1550nm | ≤0.22 | ≤0.25 |
| Longitud de onda de atajo del cable (milímetros) | ≤1260 | ≤1450 | |
| longitud de onda de la Cero-dispersión (milímetros) | 1300~1324 | ≤1520 | |
| cuesta de la Cero-dispersión ([picosegundo (nm2·kilómetros)]) | ≤0.092 | --- | |
| Cuesta de la dispersión (1550nm) ([picosegundo (nm2·kilómetros)]) | --- | ≤0.0084 | |
| diámetro de campo de modo 1310nm (μm) | 8.7~9.5 | --- | |
| diámetro de campo de modo 1550nm (μm) | 9.8~10.8 | 9.1~10.1 | |
| Base/error revestido de la concentricidad (μm) | ≤0.6 | ≤0.6 | |
| Diámetro del revestimiento (μm) | 125±0.7 | 125±0.7 | |
| No-circularidad del revestimiento (%) | ≤1.0 | ≤1.0 | |
| Diámetro de capa primario (μm) | 235~250 | 235~250 | |
| (Antes ser coloreado) | |||
| Nivel de la prueba de prueba (kpsi) | ≥100 | ≥100 | |
| Atttenuation con la pérdida de doblez (DB) | @1550nm, radio de 25 milímetros, 100 vueltas | ≤0.05 | ≤0.05 |
| @1550nm, radio de 16 milímetros, 1 vuelta | ≤0.05 | ≤0.05 | |
| Atenuación y ancho de banda de la fibra óptica multi del modo: | |||||||
| Tipo de la fibra | atenuación 850/1300nm (20℃) (después de cable) | Sobre fi ancho de banda modal lled | Ancho de banda modal eficaz | Distancia de la ayuda del uso en (en 850nm) | |||
| Valor típico | Valor máximo | 850/1300nm | 850nm | 40GBASE-SR4/100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| unidad | dB/Km | dB/Km | MHz.Km | MHz.Km | m | m | m |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
